Введён в эксплуатацию лазерный маркиратор
Настольный маркиратор на базе волоконного лазерного источника является одним из лучших решений для задач по маркировке изделий из металла и других материалов. Компактный, функциональный, добротно изготовленный и имеющий приятный внешний вид. Процесс маркировки на F30A прост и приятен, не вызывает каких-либо сложностей. Высокая производительность позволяет с высокой скорость обрабатывать поступающие в работу детали.
L-Master модели F30A состоит из следующих компонентов:
- управляющий блок c волоконным иттербиевым источником лазерного излучения и модулем управления;
Оснащен личным ключом оператора, что очень важно для безопасного использования и предотвращения несанкционированного доступа. Также на блоке расположены кнопка источника, привода гальванометрической сканирующей системы (сканатора) и кнопка аварийного останова. На верхней панели - рукоятка для переноски из двух скоб, что очень удобно.
- колонна (ось Z) сканаторной головки со встроенным ручным приводом ее перемещения
Высота - 500 мм. На ней расположен удобный маховичок, который позволяет плавно перемещать линзу по оси Z. сканатор со стандартным объективом F160 (110х110 мм)
- рабочий стол
Имеет фанерную прокладку, которая защищает от механического и лазерного воздействия
- педаль оператора для дистанционного запуска процесса маркировки
Позволяет не отвлекать внимание на программу и не занимать руки оператора
- вспомогательный пилотный красный лазер для настройки фокусного расстояния («Автофокус»)
Существенно облегчает и ускоряет процесс фокусировки лазера
- дополнительный объектив F420 / 55 мм (зона 300 *300 мм)
- поворотная ось (θ-ось) для маркировки деталей вращения по диаметру
Позволяет наносить маркировку на цилиндрические поверхности деталей (валы, муфты, цапфы и пр.)
- программный комплекс для маркировки.
Оборудование сертифицировано согласно Техническим регламентам Евразийского экономического союза (Декларация рег. номер ЕАЭС N RU Д-RU.РА06.В.87016/22) о соответствии требованиям:
- ТР ТС 010/2011 «О безопасности машин и оборудования»,
- ТР ТС 004/2011 «О безопасности низковольтного оборудования»,
- ТР ТС 020/2011 «Электромагнитная совместимость технических средств».
Мощность лазерного источника составляет 30 Вт, что позволяет осуществлять маркировку глубиной до 2 мм с точностью +/- 0,002/ +/-8 (в зависимости от материала). Размер минимального символа — 0,15 мм. Ресурс лазерного источника до 100 тыс.час.

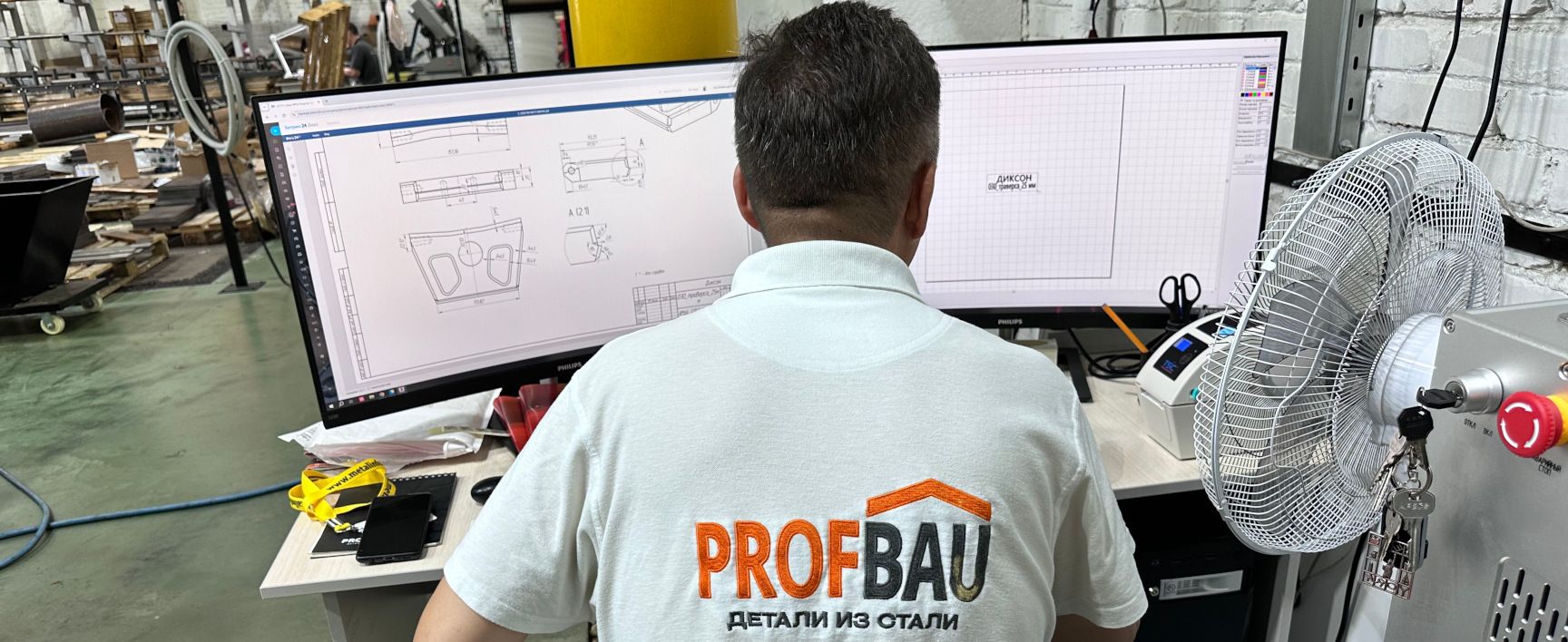

Отдельного внимания заслуживает, конечно же, программное обеспечение маркиратора. Программный комплекс русифицирован, - для того, чтобы изменить базовые настройки, потребуется всего лишь одна перезагрузка. Он полностью может управлять скоростной и высокоточной лазерной обработкой. Работает в среде Windows. Что примечательно, требования к ПК минимальны, можно использовать практически любой имеющийся компьютер. ПО является лицензионным.
Основные функции программы позволяют:
- создавать графические объекты непосредственно в программе;
- импортировать рабочие файлы из наиболее популярных графических редакторов и конструкторских программ, например, из AutoCAD, CorelDraw, PhotoShop, Adobe Illustrator и т.д.;
- поддерживать различные типов шрифтов: TrueType, SHX, JSF (Single line font – шрифты единичной линии), DMF (Dot Matrix Font – точечно-матричные шрифты);
- генерировать одномерные и двумерные штрих-коды (различных из 34-х типов: EAN-8, EAN-13, DATAMATRIX, QR-код и др.);
- автоматически вставлять в шаблон маркировки техническую и служебную информации: дата, время, номер партии и пр. Причём заданный параметр меняется с каждой новой деталью;
- автоматически генерировать и вставлять в шаблон маркировки индивидуальный, серийный (заводской) номер изделия;
- работать с изменяемым текстом: изменение текста происходит в процессе маркировки; поддерживается ввод данных из Excel;
- считывать данные из COM-порта и по сети с указанного IP-адреса;
- работать посредством богатого инструментария с кривыми;
- поддерживать до 265 “перьев” (цветов), которые могут применяться при рисовании графики для присвоения различных режимов маркировки для разной графики. За счёт цветов побежалости металла можно добиваться различного окраса маркировки;
- поддерживать основные типы растровых графических файлов (bmp, jpg, gif, tga, png, tif…);
- поддерживать распространённые графические векторные форматы (ai, dxf, dst, plt…);
- поддерживать необходимые операции над растровой графикой: Grayscale (оттенки серого), White / Black Transformations (Черно-белая трансформация);
- осуществлять штриховку (заливку объектов), в т.ч. круговую заливку;
- поддерживать взаимодействие с портами вспомогательного оборудования;
- поддерживать динамический фокус (для 3-х координатных систем);
Маркиратор уже выполнил первые заказы и продолжает успешно работать.
