Токарно-карусельная обработка деталей на заказ

Методы токарно-карусельной обработки деталей

Когда проводится карусельная обработка, производство предполагает работу с заготовками значительного диаметра – больше длины. Эти детали гораздо надёжнее и устойчивее размещаются в горизонтальной плоскости. А их ось вращения – вертикальная, что при движении напоминает внешне карусель, за что технология получила такое название.

Главный элемент конструкции обрабатывающего оборудования – рабочий стол с установленной на нём планшайбой. В одностоечном станке её калибр обычно не более 1,6 м, а максимальный диаметр заготовки не превышает 1,5 м. В двухстоечном станке калибр планшайбы впечатляющий, достигает 25 метров.

Работа на токарно-карусельном станке предполагает проведение различных операций. Это:

• торцевание – частичное удаление торцевых частей для достижения требуемых габаритов деталей или нужной гладкости этих зон;
• чистовая обработка, шлифовка конических, цилиндрических поверхностей для удаления их мелких дефектов, устранения шероховатостей;
• сверление и пробуравливание глухих, сквозных отверстий;
• операции с готовыми отверстиями – их развёртывание и зенкерование для корректировки гладкости и диаметра, зенкование для формирования в стенках пазов, углублений, фасок;
• вытачивание крупногабаритных болванок конической, цилиндрической конфигурации;
• формирование кольцевых канавок;
• создание резьбы для дальнейшего формирования разъёмных соединений в многокомпонентных разборных конструкциях;
• точение, обтачивание гладких поверхностей и деталей со сложным профилем;
• рифление – получение необходимой шероховатости, рельефа, фактуры;
• фрезерование (осуществимо на некоторых агрегатах).

Особенности и преимущества технологии

Обработка на карусельных станках предпочтительна, а иногда является единственным возможным способом изготовления и механообработки деталей большого диаметра. Такая технология имеет несколько особенностей:

Используемое оборудование

Обрабатывающее оборудование – карусельно-токарные станки, отличающиеся от других вертикальным расположением оси вращения заготовок и их фиксацией в горизонтальной плоскости. Рабочие режущие инструменты разнообразны: плашки, резцы, шлифовальные диски, резьбонарезные головки, свёрла, фрезы.

Сферы применения

Обработку рассматриваемого типа заказывают предприятия, работающие в сфере промышленности и изготавливающие различные транспортные средства большой грузоподъёмности, спецтехнику, станки, другие машины и механизмы.

Возможно производить тяжёлые, крупные изделия: шестерни, маховики, турбинные диски, шкивы, зубчатые колёса, винтовые пары, валы, оси, штуцеры для машино- и станкостроения, газодобывающей, сельскохозяйственной, нефтедобывающей, энергетической и других отраслей.

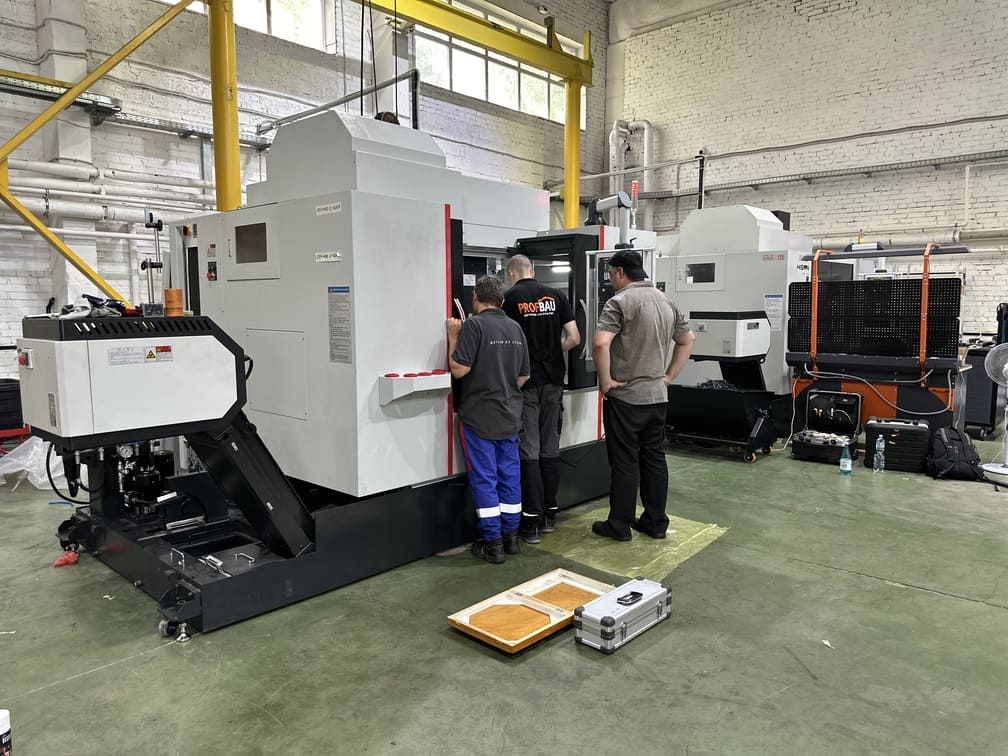

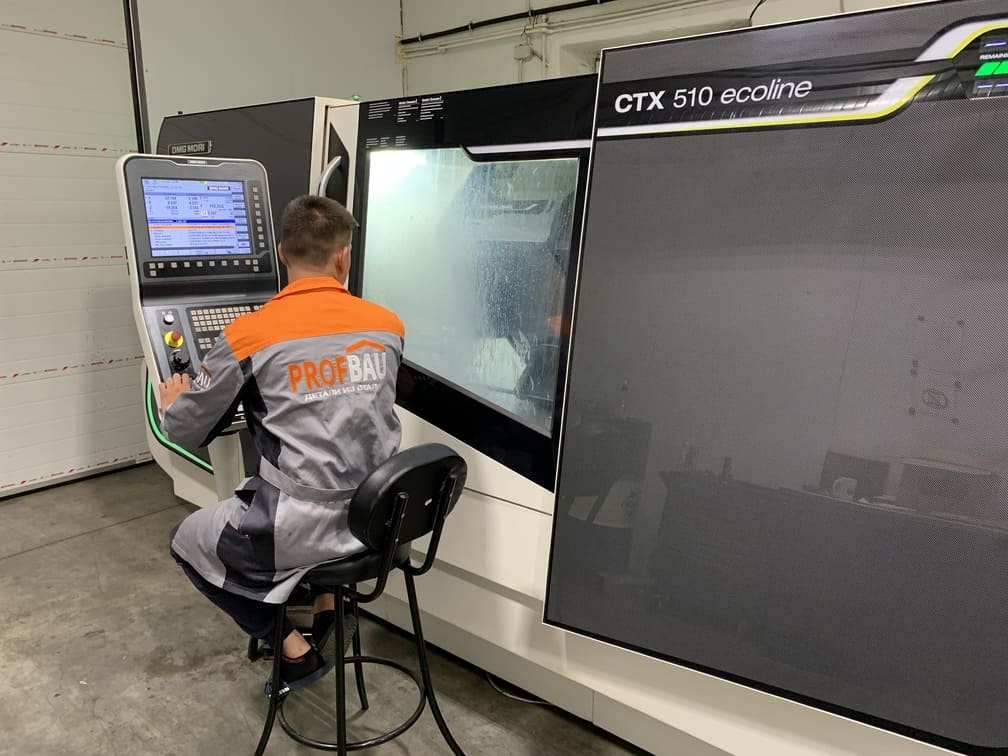

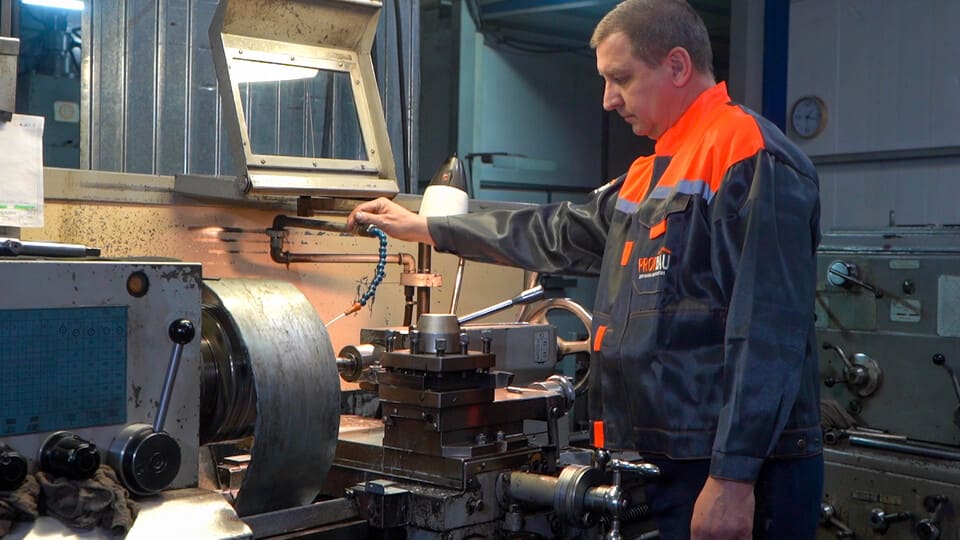

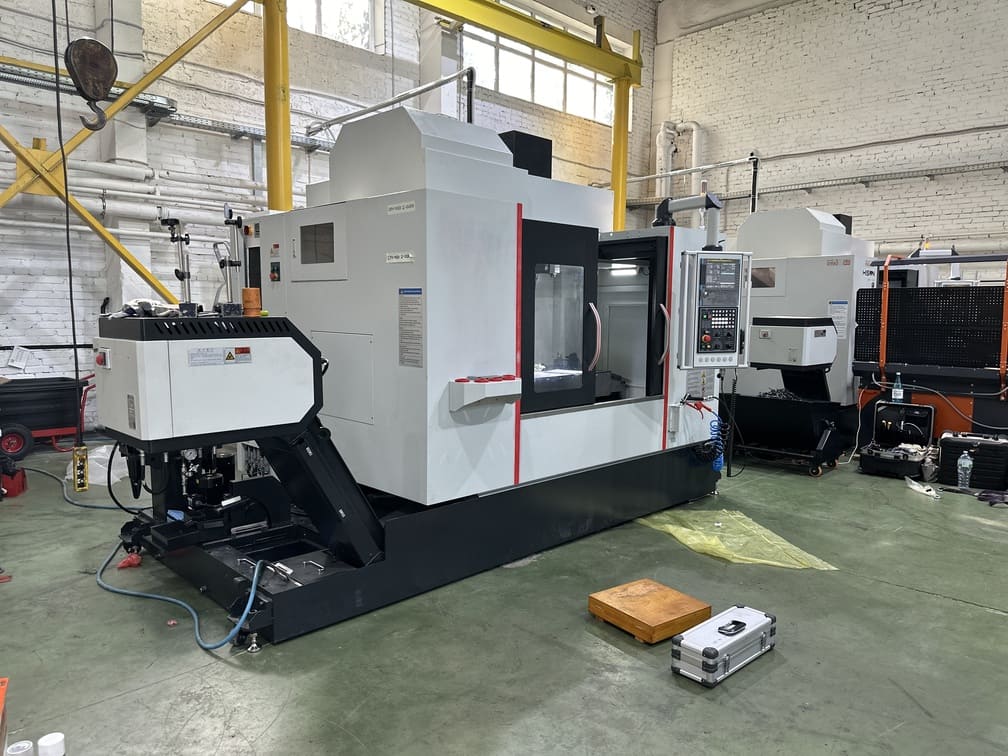

Примеры работ
