Разработка конструкторской документации

Методы конструкторских работ

Создание нового продукта – непростой процесс. Разработка конструкторского проекта включает следующие стадии:

1. Формирование технического предложения, постановка идеи. На этой ступени создаётся техпредложение, составляется пояснительная записка. Описываются обоснование рациональности проектирования, его выгодности. Приводятся экономические, технологические выводы.
2. Создание эскизного варианта проекта. Подготавливаются деловые отчёты – совокупность сведений о характеристиках, строении, составляющих, ожидаемой функциональности.
3. Разработка и оформление проектно-конструкторской документации. В этих процессах задействуется информация, собранная на предыдущем этапе. Окончательно утверждаются характеристики, составные части, внешний вид.
4. Подготовка рабочей конструкторской документации (РКД). Она станет основой проектирования и дальнейшего производства. Сюда входят разработка конструкторских чертежей, сборочных схем, спецификации.

На каждом этапе сотрудниками специализированного бюро или конструкторского отдела собираются необходимые данные, составляются перечни документов, которые описывают текущие процессы и последующие стадии проектирования.

Документация бывает массовой для крупносерийных производств и уникальной, рассчитанной на один опытный образец. Информация различается по исполнению, носителям, характеристикам. Используются электронные и бумажные варианты: исходники (подлинные данные), оригиналы (иногда заверяются подписями), копии и дубликаты.

Полный список графической и текстовой документации регламентируется соответствующим ГОСТ. Это:

• электронные макеты в формате 3D, 3Д-модели;
• расчёты;
• таблицы;
• схемы;
• текстовые описания, например, эксплуатационных условий, функционала, способов утилизации;
• эскизы;
• отчёты;
• чертежи;
• стандарты;
• руководства по эксплуатации;
• сертификаты;
• дополнительные данные, которые могут запрашиваться заказчиком.

Варианты, входящие в одну категорию, могут быть взаимозаменяемыми.

Особенности и преимущества

Разработка конструкторской документации на изделие имеет несколько особенностей:

Используемое оборудование

Для выполнения работ обычно используются информационные технологии. Это программы, сервисы и ПО, устанавливаемые на ноутбуки, стационарные компьютеры, смартфоны, планшеты. Их применяют для построения чертежей, трёхмерных моделей, макетов. Ручные инструменты в современной практике используются редко.

Сферы применения

Услуги этой категории востребованы во всех областях, где необходимо изготовление сложных деталей с заданными техническими, внешними, эксплуатационными, функциональными характеристиками. Это производство бытовой техники, автомобилей, измерительных и контролирующих устройств, спецтехники, медицинского оборудования, станков, строительных элементов, водных судов, космических кораблей, авиационной техники, других изделий со сложной конструкцией.

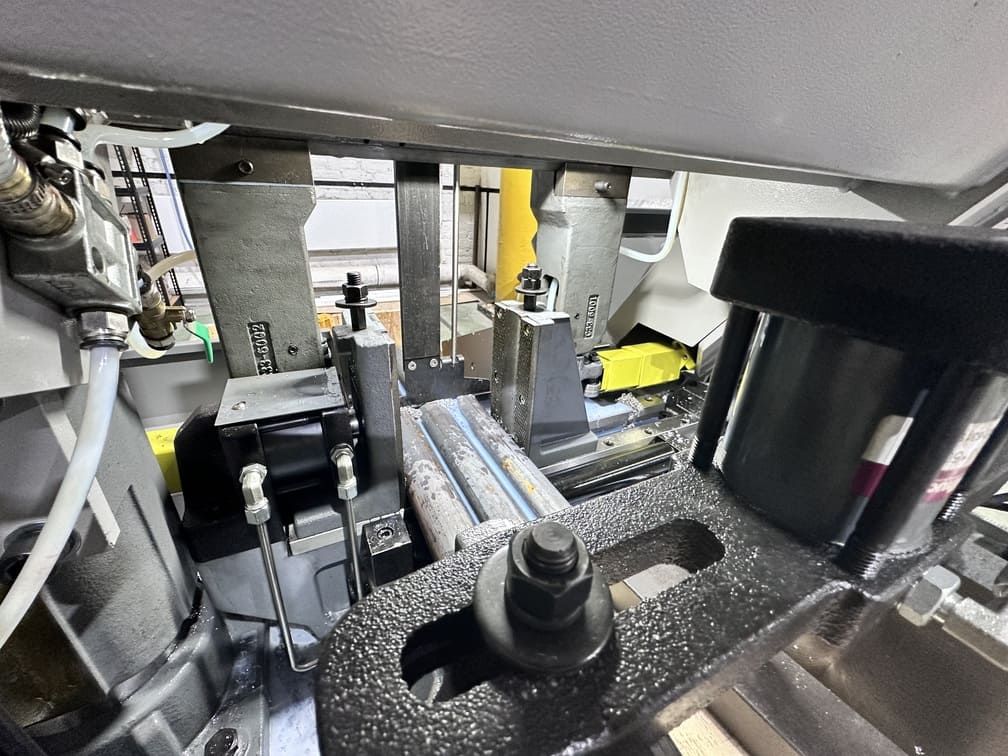

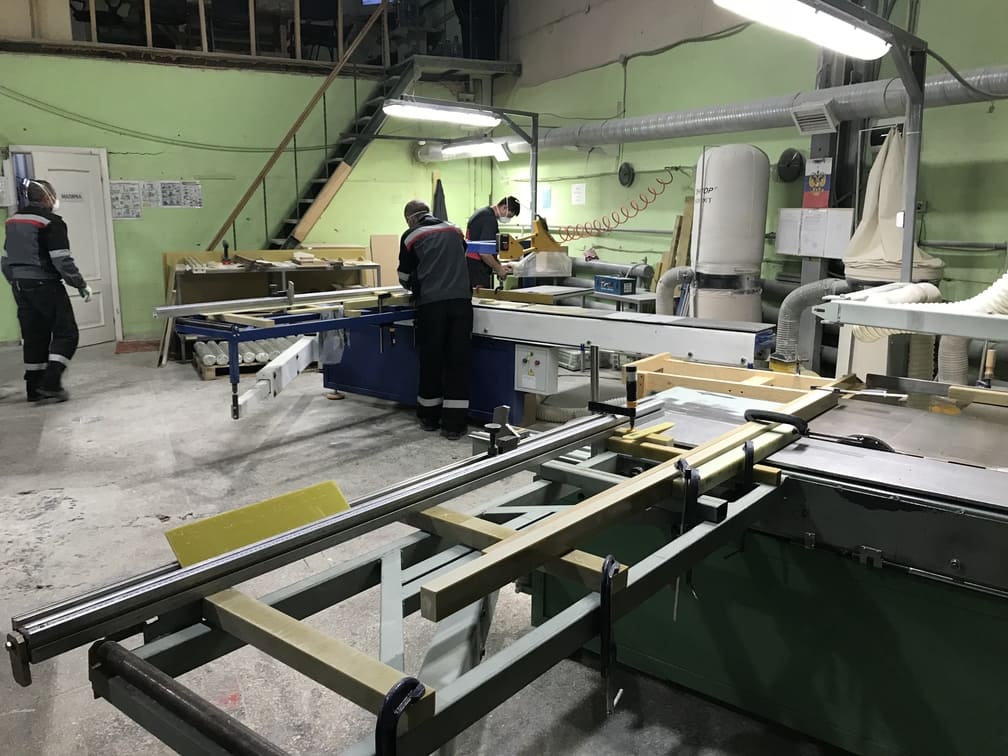

Примеры работ
