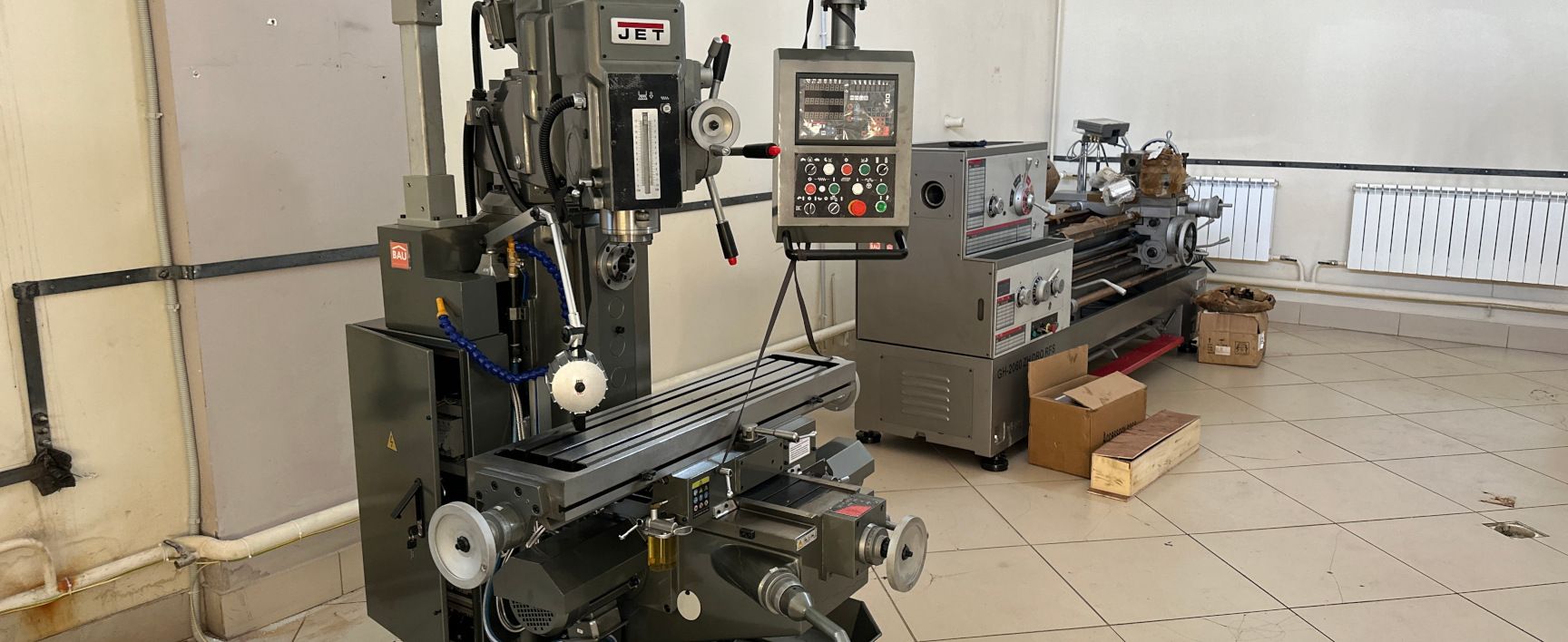

Введён в эксплуатацию новый универсальный фрезерный станок
Это самый популярный фрезерный станок JET. Так же, как и в токарных станках, каждый сборочный узел и компонент фрезерного станка перед сборкой проходит обязательный контроль качества, во время сборки контролируется представителями ОТК концерна JPW (Jet Powermatic Wilton). Фрезерные универсалы JET проходят обязательную выходную проверку норм точности в соответствии со стандартами DIN 8806 и DIN 8807 (немецкие аналоги ГОСТ-18097). Все этапы контроля и сборки осуществляются в соответствии с системой менеджмента качества ISO 9001.
Из предыдущей статьи мы уже знаем, что DRO обозначает наличие УЦИ. Цена деления 0,005 мм, погрешность ± 1 знак. Кроме всего прочего, УЦИ оснащено калькулятором с тригонометрическими функциями, что позволяет вычислять положение заготовки. Устройство оснащено множеством функциональных кнопок: режим измерения конусов, режим ожидания, режим деления окружности на равные части и пр.
Особенностью данного станка является:
- он широкоуниверсальный, т.е. у него два шпинделя.
- богатая комплектация;
- станок имеет раздельную кинематику (4 двигателя — вертикальный шпиндель, горизонтальный шпиндель, автоматическая подача стола по осям X Y, автоматическая подача стола по оси Z)
Размер стола 1120 х 260 мм с тремя т-образными пазами 14 мм. Подача стола происходит на 9 скоростях от 24 до 402 мм/мин. Цена лимба по Х Y – 0,02 мм, по оси Z – 0,02 мм. Максимальная грузоподъёмность стола — 250 кг.
Голова поворачивается вправо/влево на 90 град. Коробка скоростей состоит из 12 передач от 67 до 2010 об/мин Горизонтальный шпиндель имеет свою коробку передач. В свою очередь, у неё 12 скоростей от от 40 до 1300 об/мин.
Максимальный диаметр сверления 40 мм. Станок оборудован автоматической подачей, их всего три: 0,1, 0,15 и 0,3 мм на один оборот шпинделя. С автоматической подачей можно сверлить отверстия до 16 мм. Для нарезания резьбы предусмотрен реверс.
Максимальный ход пиноли — 120 мм.
Конус ISO40 (DIN2080), максимальный диаметр фрезы — 125 мм (для концевой фрезы — 25 мм).
Станок оборудован системой подачи СОЖ и подачи смазки на направляющие. Для комфортной и безопасной работы предусмотрена лампа освещения.
Минимальное расстояние от шпинделя до стола — 80 мм, а максимальное — 420 мм. Расстояние от горизонтального шпинделя до стола — 0 — 340 мм.
Станок очень компактный, 1580х1450 мм, что позволяет разместить практически в любом помещении. Масса станка 1480 кг, станок устойчив и не нуждается в особых регулировках, позволяя выполнять обработку с заданной точностью.
Новый универсал уже выполняет заказы и используется для внутренних нужд компании.
